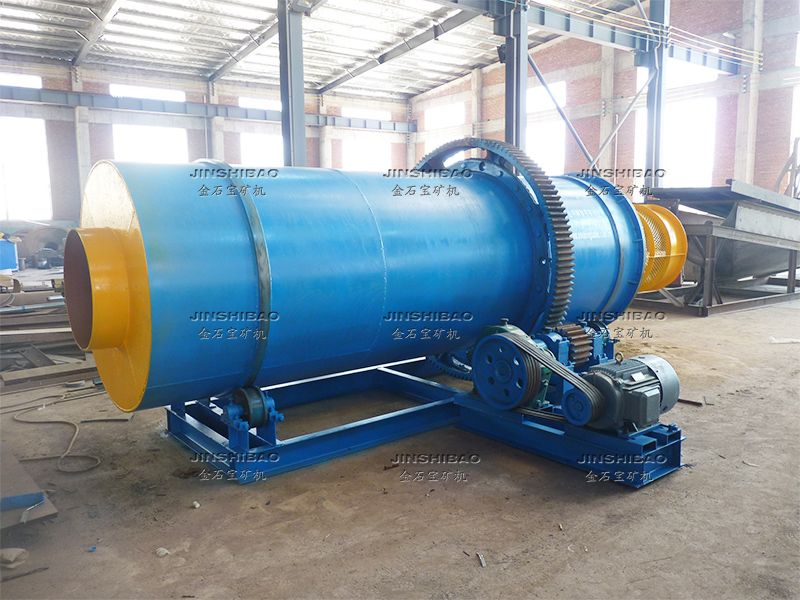

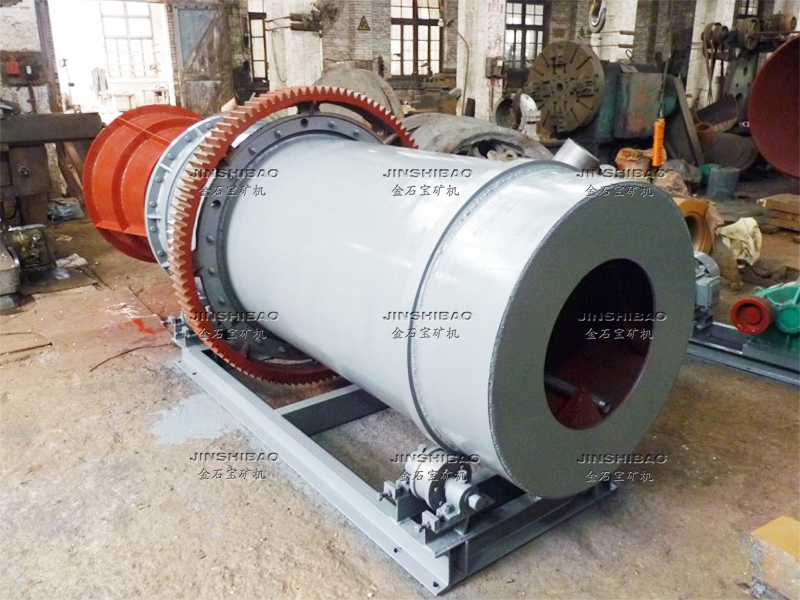

滚筒洗矿机

产品特点：1、处理能力大，洗矿能力强。2、长形的洗矿筒体使得物料在内的逗留时间长，充分且有力地将物料完全分散。3、筒体采用加厚型钢板。4、高压冲洗水冲洗圆筒内壁。5、进料粒度可达230mm。6、洗矿、筛分一体机...

在线咨询全国热线
15879778652

产品介绍

20年专注于矿山机械制造

一、产品介绍

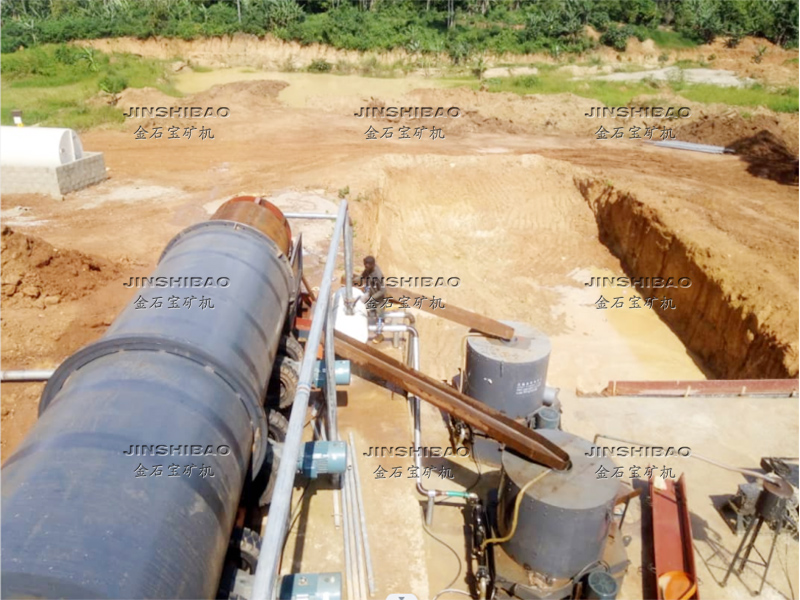

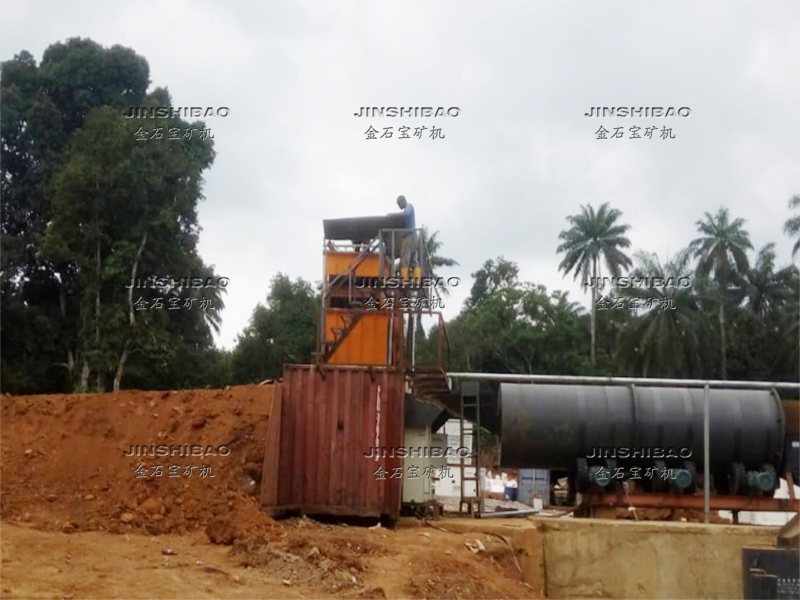

RXT型滚筒洗矿机主要用于选矿前含泥矿石擦洗、脱泥、筛分等作业，提高后道工艺选矿指标，常用于锰矿、铁矿、石灰石、钨矿、硅石矿等其它需要擦洗、脱泥矿物。还广泛用于含泥量高的砂金矿的选矿作用，能搅烂泥团使原矿得到充分松散，后经过尾部的筛分装置，很好的把废石一次性抛去，提高下一道工序的处理能力，能提高含泥量高的砂金矿回收率。

二、工作原理

滚筒洗矿机的筒体由四个滚轮支撑，电机带动减速机传动，大小齿轮带动清洗筒体低速旋转。含有泥团或石粉的物料从进料口给入，进入旋转的滚筒内，清洗滚筒内壁安装有一定角度的搅拌叶片，同时物料不断被带起抛落，自进料端到出料端移动过程中多次循环，并被顺向或逆向的高压冲洗水冲刷洗涤，清洗干净的物料经过尾部出料端筛分脱水后排出，从而达到洗矿、筛分、脱泥作业。

三、机械结构图解

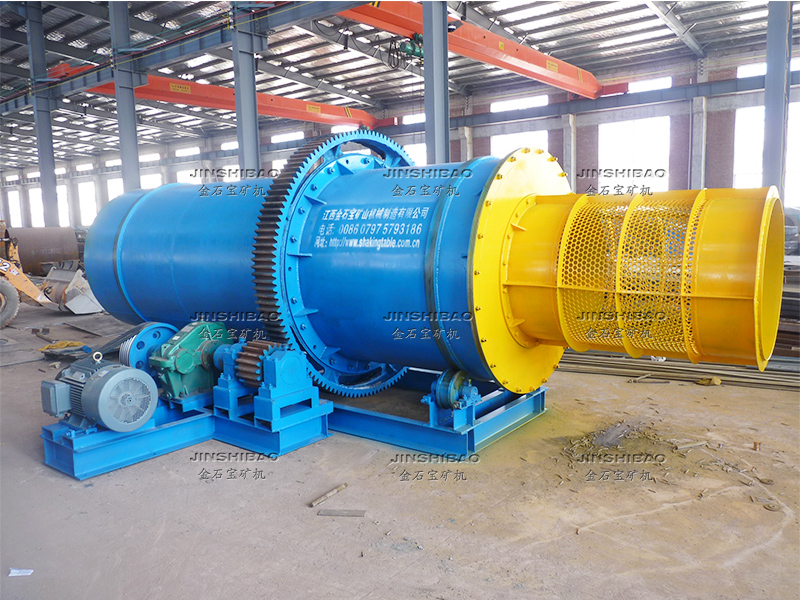

洗矿机齿轮传动结构图

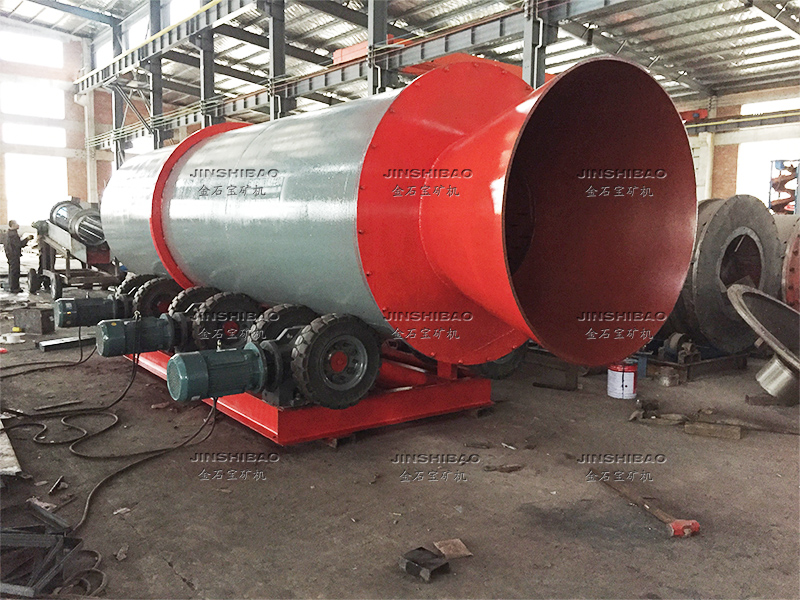

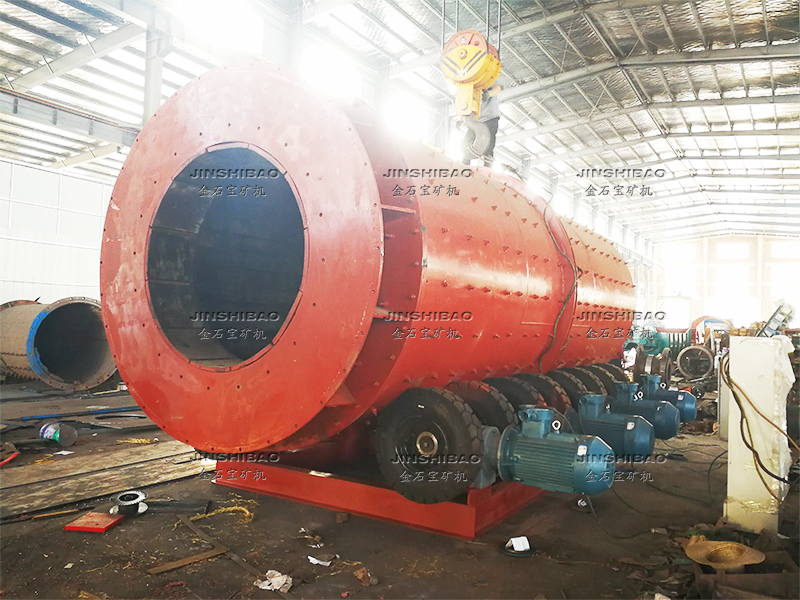

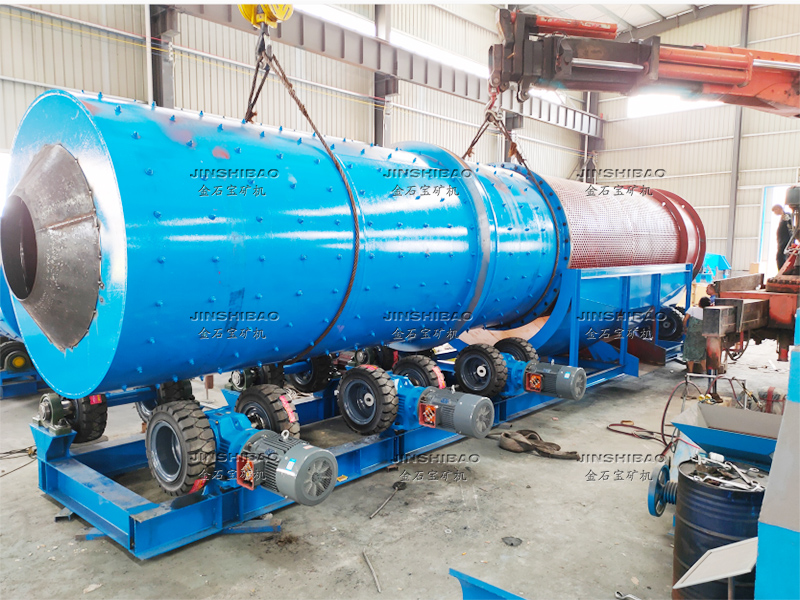

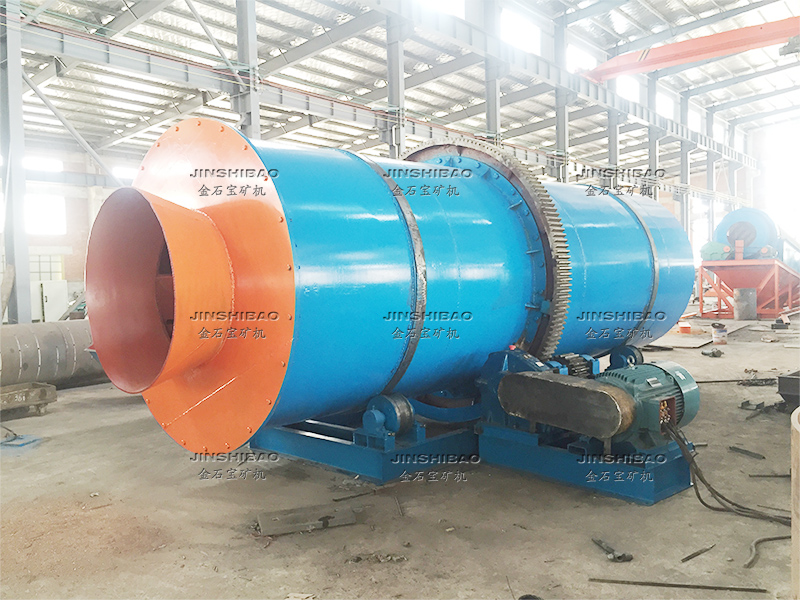

洗矿机轮胎传动结构图

五、产品参数

型号	筒体尺寸 (mm)	筛网尺寸 (mm)	筒体转速 (r/min)	给矿粒度 (mm)	循环水 (t/h)	耗水量 (m3/h)	处理量 (t/h)	功率 (kw)	重量 (t)
RXT1030	Φ1000×3000	≤20	27.9	≤80	20-30	1-4	40	15	3.8
RXT1136	Φ1100×3600	≤25	27.6	≤80	32-50	1.2-4	65	15	4.6
RXT1230	Φ1200×3000	≤25	27.6	≤100	35-60	1.3-4	70	22	4.7
RXT1430	Φ1400×3000	≤25	27.6	≤100	40-70	1.5-4	80	22	4.9
RXT1545	Φ1500×4500	≤25	21	≤160	60-110	1.7-4	120	30	6.9
RXT2265	Φ2200×6500	≤50	19	≤230	90-150	1.8-4	180	37	15.9
