产品概述
XJK型系列浮选机能有效地将品位很低的矿石选成高品位的精矿，广泛用于铜、铅、锌、镍、钼、金等有色金属，黑色金属和非金属矿物(煤，滑石,莹石等)的粗选、精选和浮选作业，特别是对于细粒浸染、成分复杂的矿石，采用此系列浮选处理能获得较好的分选效果。
产品结构

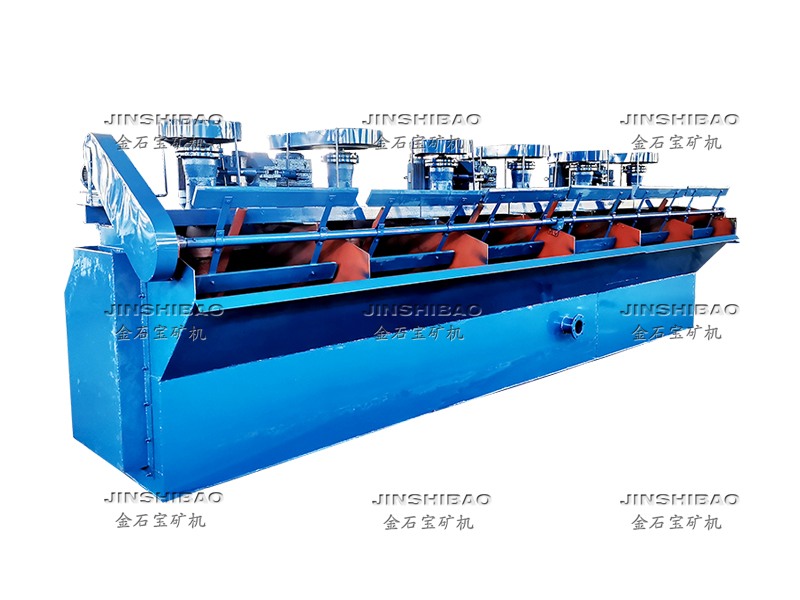

XJK浮选机每槽主要由承浆槽、搅拌装置、充气装置、排出矿化气泡装置、电动机等组成。（如图所示）

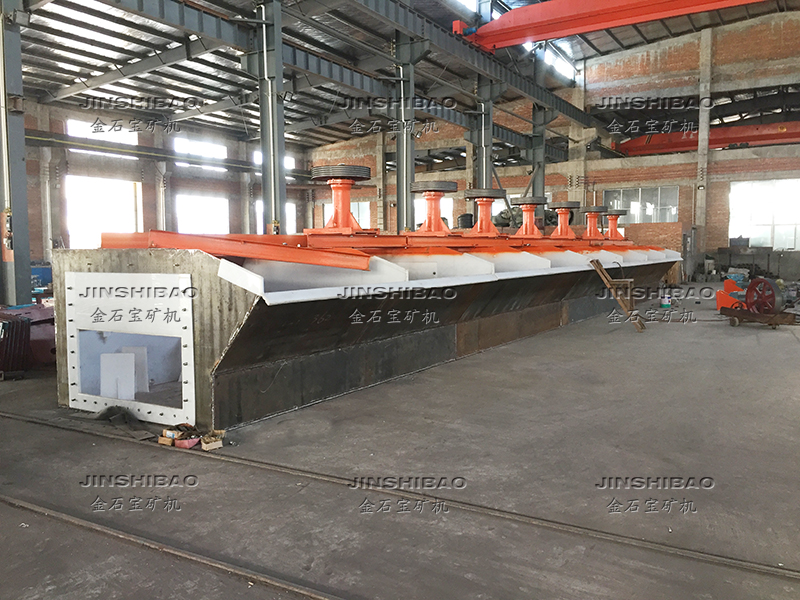

（1）承浆槽：它有进浆口，以及调节矿浆面的闸门装置，它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。

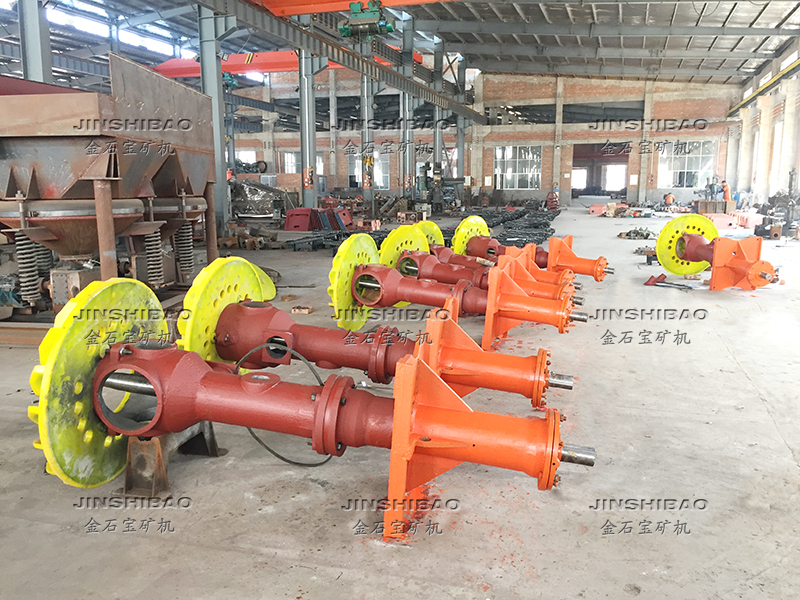

（2）搅拌装置：它用于搅拌矿浆，防止矿砂在槽体沉淀，它主要由皮带轮、叶轮、垂直轴等组成，叶轮是由耐磨橡胶制成的。
（3）充气装置：它由导管进气管组成，当叶轮旋转时，叶轮腔中产生负压，将空气通过中空的泵管吸入，并弥散在矿浆中形成气泡群，这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子，进一步使矿浆中的气泡细化，及消除浮选槽中矿浆流的旋转运动，造成大量垂直上升的微泡，为浮选过程提供必要的条件。

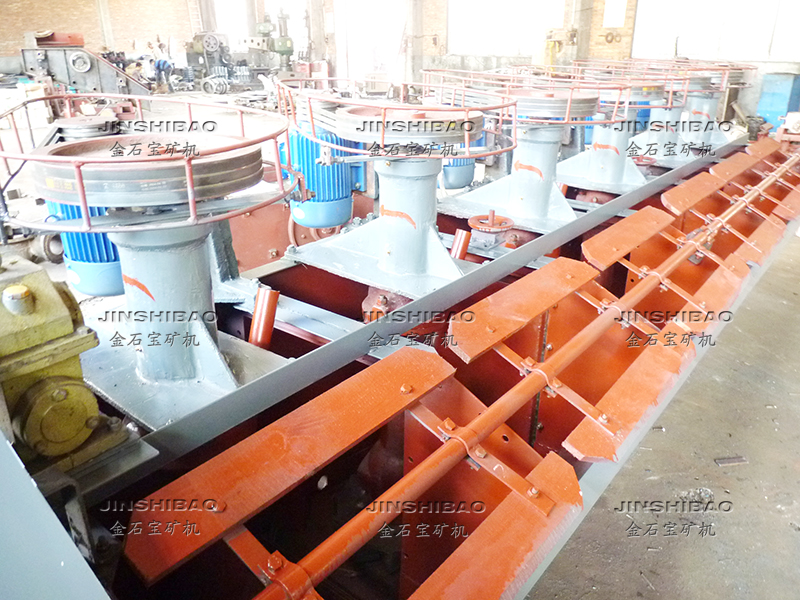

（4）排除矿化气泡装置：它是将浮在槽面上的泡沫刮出，主要由电机带动减速器，减速器带动刮板组成。
工作原理
XJK浮选机工作时，将磨碎的矿石加水及必要的药剂经搅拌槽调成矿浆后，注入开始搅拌的矿浆槽，通过电机和皮带轮带动叶轮跟主轴一同旋转，使盖板和叶轮之间产生离心作用形成负压，空气由吸浆管经空气筒吸入，同时矿浆经吸浆管被吸入，矿浆与空气混合后，借叶轮旋转产生的离心力，经过盖板边缘导向叶片被甩入槽中。由于叶片的强烈搅拌，使矿浆中的空气弥散成气泡，并均匀分布在矿浆中。当悬浮的矿粒与气泡碰撞接触时，可浮的矿粒在药剂的作用下附着于气泡，并随气泡上升至液面，形成矿化泡沫层，由刮板刮出作为精矿，留在槽内的矿粒进入下一槽继续选别。
技术参数
规格及型号 | XJK-0.13 (1A) | XJK-0.23 (2A) | XJK-0.35 (3A) | XJK-0.62 (4A) | XJK-1.1 (5A) | XJK-2.8 (6A) | |
叶轮直径（mm） | 200 | 250 | 300 | 350 | 500 | 600 | |
叶轮转速（转/分） | 600 | 500 | 470 | 400 | 330 | 280 | |
生产能力（m3./分） | 0.05～0.16 | 0.12～0.28 | 0.178～0.4 | 0.3～0.9 | 0.6～1.6 | 1.5～3.5 | |
叶轮电动机 | 型号 | Y90L-4 | Y100L-4 | Y90L-4 | Y1342S-6 | Y132M-6 | Y160L-6 |
功率kw | 1.5 | 3 | 1.5 | 3 | 5.5 | 11 | |
刮板电动机 | 型号 | Y80L-4 | Y80L-4 | Y80L-4 | Y90L-6 | Y90S-4 | Y90S-4 |
功率kw | 0.55 | 0.55 | 0.55 | 1.1 | 1.1 | 1.1 | |
槽体尺寸（长×宽×高）mm | 500×500×550 | 600×600×650 | 700×700×700 | 900×900×850 | 1100×1100×1000 | 1750×1600×1100 | |
重量 （t/槽） | - | - | 0.43 | 0.86 | 1.38 | 2.33 | |
